外架鋼管規格型號_外架鋼管規格型號尺寸表

大家好，我很樂意和大家探究外架鋼管規格型號的相關問題。這個問題涵蓋了外架鋼管規格型號的各個方面，我會盡力回答您的疑問，并為您帶來一些有價值的信息。

文章目錄列表:

1.腳手架鋼管長度有哪些規格
2.腳手架鋼管規格是多少？

腳手架鋼管長度有哪些規格

具體規格如下：

用于搭建腳手架的鋼管一般有兩種，一種外徑48mm，壁厚3.5mm;另一種外徑51mm，壁厚3mm。 腳手架管宜采用Φ48.3×3.6鋼管。

最常見的劃分方式就是按照鋼管的直徑進行劃分，一般有四種規格：3cm、2.75cm、3.25cm、2cm。

而長度方面也存在很多不同的規格，一般的長度要求在1-6.5m之間，其他的長度可以實際的顧客需求而進行生產加工。

除了直徑與長度，厚度方面也有相應的規格要求，一般說來是在2.4-2.7mm的厚度要求范圍之內。

擴展資料

腳手架與一般結構相比，其工作環境具有特點：

1、所受荷載變異性較大；

2、扣件連接節點屬于半剛性，且節點剛性大小與扣件質量、安裝質量有關，節點性能 存在較大變異；

3、腳手架結構、構件存在初始缺陷，如桿件的初彎曲、銹蝕，搭設尺寸誤差、受荷偏心 等均較大；

4、與墻的連接點，對腳手架的約束性變異較大。 對問題的研究缺乏系統積累和統計資料，不具備獨立進行概率分析的條件，故對結構抗力乘以小于1的調整系數其值系通過與以往采用的安全系數進行校準確定。

本規范采用的設計在實質上是屬于半概率、半經驗的。腳手架滿足本規范規定的構造要求是設計計算的基本條件。

百度百科--扣件式鋼管腳手架

腳手架鋼管規格是多少？

腳手架鋼管有很多種規格的，按直徑可分為：Φ3.0 , Φ2.75 , Φ3.25 , Φ2.5 。

長度也有多種規格：1至6米半米一個規格；可按照客戶要求規格加工 。

厚度一般是2.4--2.7毫米，直徑是48毫米 。

表面一般不處理，個別涂防銹漆 。

腳手架鋼管的材質為：Q195、Q215或Q235 。

腳手架鋼管執行標準為：SY/T5768-95 和 GB/T3091-2001 。

國家標準架子管每米的重量為0.00384噸，全管的實際重量：0.00384X鋼管長度。

不同類型的工程施工選用不同用途的腳手架和模板支架。橋梁支撐架使用碗扣腳手架的居多，也有使用門式腳手架的。主體結構施工落地腳手架使用扣件腳手架的居多，腳手架立桿的縱距一般為1.2~1.8m；橫距一般為0.9~1.5m。

它的優點為：

1) 承載力較大。當腳手架的幾何尺寸以以及構造符合規范的有關要求時，腳手架的單管立柱的承載力可達15kN～35kN(1．5tf～3．5tf，設計值)。

2)裝拆方便，搭設靈活。由于鋼管長度易于調整，扣件連接簡便，因而可適應各種平面、立面的建筑物與構筑物用腳手架。

3)比較經濟。加工簡單，一次投資費用較低；精心設計腳手架幾何尺寸，注意提高鋼管周轉使用率，則材料用量也可取得較好的經濟效果?？奂摴芗苷酆厦科椒矫捉ㄖ娩摿考s15公斤。

缺點為：

1)扣件(特別是它的螺桿)容易丟失；

2)節點處的桿件為偏心連接，靠抗滑力傳遞荷載和內力，因而降低了其承載能力；

3)扣件節點的連接質量受扣件本身質量和工人操作的影響顯著。

適應性

1)構筑各種形式的腳手架、模板和其它支撐架；

2)組裝井字架；

3)搭設坡道、工棚、看臺以以及其它臨時構筑物，

4)作其它種腳手架的輔助，加強桿件；

搭設要求：鋼管扣件腳手架搭設中應注意地基平整堅實，設置底座和墊板，并有可靠的排水措施，防止積水浸泡地基。

連墻桿設置情況以以及荷載大小，常用敞開式雙排腳手架立桿橫距一般為1.05~1.55m，砌筑腳手架步距一般為1.20~1.35m，裝飾或砌筑、裝飾兩用的腳手架一般為1.80m，立桿縱距1.2~2.0m。其允許搭設高度為34~50m。當為單排設置時，立桿橫距1.2~1.4 m，立桿縱距1.5~2.0m。允許搭設高度為24m。

縱向水平桿宜設置在立桿的內側，其長度不宜小于3跨，縱向水平桿可采用對接扣件，也可采用搭接。如采用對接扣件，則對接扣件應交錯布置；如采用搭接連接，搭接長度不應小于1 m，并應等間距設置3個旋轉扣件固定。

腳手架主節點（即立桿、縱向水平桿、橫向水平桿三桿緊靠的扣接點）處必須設置一根橫向水平桿用直角扣件扣接且嚴禁拆除。主節點處兩個直角扣件的中心距不應大于150mm。在雙排腳手架中，橫向水平桿靠墻一端的外伸長度不應大于立桿橫距的0.4倍，且不應大于500mm；作業層上非主節點處的橫向水平桿，宜支承腳手板的需要等間距設置，間距不應大于縱距的1/2。

作業層腳手板應鋪滿、鋪穩，離開墻面120~150mm；狹長型腳手板，如沖壓鋼腳手板、木腳手板、竹串片腳手板等，應設置在三根橫向水平桿上。當腳手板長度小于2m時，可采用兩根橫向水平桿支承，但應將腳手板兩端與其可靠固定，嚴防傾翻。寬型的竹笆腳手板應按其主竹筋垂直于縱向水平桿方向鋪設，且采用對接平鋪，四個角應用鍍鋅鋼絲固定在縱向水平桿上。

每根立桿底部應設置底座或墊板。腳手架必須設置縱、橫向掃地桿?？v向掃地桿應采用直角扣件固定在距底座上皮不大于200mm處的立桿上。橫向掃地桿亦應采用直角扣件固定在緊靠縱向掃地桿下方的立桿上。當立桿基礎不在同一高度上時，必須將高處的縱向掃地桿向低處延長兩跨與立桿固定，高低差不應大于lm?？窟吰律戏降牧U軸線到邊坡的距離不應小于500mm。

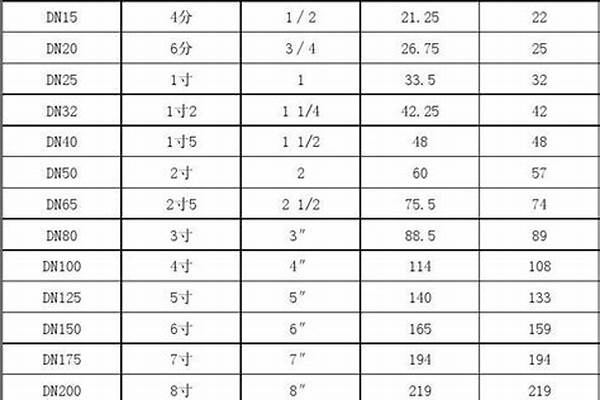

腳手架鋼管規格具體如下表：

鋼管應采用國家標準GB/T13793或GB/T3091中規定的Q235普通鋼管，型號宜采用Φ48.3×3.6mm（方案按Φ48×3.0mm計算），材料進場應提品合格證且進行驗收，合格后方可投入使用。

擴展資料：

不同類型的工程施工選用不同用途的腳手架。橋梁支撐架使用碗扣腳手架的居多，也有使用門式腳手架的。主體結構施工落地腳手架使用扣件腳手架的居多，腳手架立桿的縱距一般為1.2~1.8m；橫距一般為0.9~1.5m。

連墻桿設置情況以以及荷載大小，常用敞開式雙排腳手架立桿橫距一般為1.05~1.55m，砌筑腳手架步距一般為1.20~1.35m，裝飾或砌筑、裝飾兩用的腳手架一般為1.80m，立桿縱距1.2~2.0m。

其允許搭設高度為34~50m。當為單排設置時，立桿橫距1.2~1.4 m，立桿縱距1.5~2.0m。允許搭設高度為24m。

縱向水平桿宜設置在立桿的內側，其長度不宜小于3跨，縱向水平桿可采用對接扣件，也可采用搭接。如采用對接扣件，則對接扣件應交錯布置；如采用搭接連接，搭接長度不應小于1 m，并應等間距設置3個旋轉扣件固定。

今天關于“外架鋼管規格型號”的討論就到這里了。希望通過今天的講解，您能對這個主題有更深入的理解。您有任何問題或需要進一步的信息，請隨時告訴我。我將竭誠為您服務。
