鋼管的外徑指的是什么_鋼管的外徑指的是什么意思

作為鋼管的外徑指的是什么話題的專家，我對這個問題感到非常興奮。我會按順序逐一回答每個問題，并盡量提供全面而準確的信息，以便為大家?guī)砀嗟膯l(fā)和思考。

文章目錄列表:

1.無縫鋼管的外徑單位是什么？
2.dn、de哪是外徑，哪是內徑？
3.什么是內徑和外徑？
4.外徑是什么意思？

無縫鋼管的外徑單位是什么？

DN-公稱直徑

Ф－外徑大外徑系列

DN15-ф22mm

DN20-ф27mm

DN25-ф34mm

DN32-ф42mm

DN40-ф48mm

DN50-ф60mm

DN65-ф76(73)mm

DN80-ф89mm

DN100-ф114mm

DN125-ф140mm

DN150-ф168mm

DN200-ф219mm

DN250-ф273mm

DN300-ф324mm

DN350-ф360mm

DN400-ф406mm

DN450-ф457mm

DN500-ф508mm

DN600-ф610mm

小外徑系列

DN15-ф18mm

DN20-ф25mm

DN25-ф32mm

DN32-ф38mm

DN40-ф45mm

DN50-ф57mm

DN65-ф73mm

DN80-ф89mm

DN100-ф108mm

DN125-ф133mm

DN150-ф159mm

DN200-ф219mm

DN250-ф273mm

DN300-ф325mm

DN350-ф377mm

DN400-ф426mm

DN450-ф480mm

DN500-ф530mm

DN600-ф630mm

管子的直徑可分為外徑、內徑、公稱直徑。

擴展資料

無縫鋼管是由整塊金屬制成的，表面上沒有接縫的鋼管，稱為無縫鋼管。生產，無縫管分熱軋管、冷軋管、冷拔管、擠壓管、頂管等。

按照斷面形狀，無縫鋼管分圓形和異形兩種，異形管有方形、橢圓形、三角形、六角形、瓜子形、星形、 帶翅管多種復雜形狀。直徑達650mm，最小直徑為 0.3mm。

用途不同， 有厚壁管和薄壁管。無縫鋼管主要用做石油地質鉆探管、石油化工用的裂化管、鍋 爐管、軸承管以以以及汽車、拖拉機、航空用高精度結構鋼管。

無縫鋼管用途很廣泛。

1、一般用途的無縫鋼管由普通的碳素結構鋼、低合金結構鋼或合金結構鋼軋制，產量最多，主要用作輸送流體的管道或結構零件。

2、用途不同分三類供應：a、按化學成分和機械性能供應；b、按機械性能供應；c、按水壓試驗供應。按a、b類供應的鋼管，如用于承受液體壓力，也要進行水壓試驗。

3、專門用途的無縫管有鍋爐用無縫管、化工電力用，地質用無縫鋼管以以及石油用無縫管等多種。

無縫鋼管具有中空截面，大量用作輸送流體的管道，如輸送石油、天然氣、煤氣、水以以及某些固體物料的管道等。鋼管與圓鋼等實心鋼材相比，在抗彎抗扭強度相重量較輕，是一種經濟截面鋼材。

廣泛用于制造結構件和機械零件，如石油鉆桿、汽車傳動軸、自行車架以以以及建筑施工中用的鋼腳手架等用鋼管制造環形零件，可提高材料利用率，簡化制造工序，節約材料和加工工時，已廣泛用鋼管來制造。

無縫鋼管-百度百科

dn、de哪是外徑，哪是內徑？

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外徑108，它的公稱直徑是100；再φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

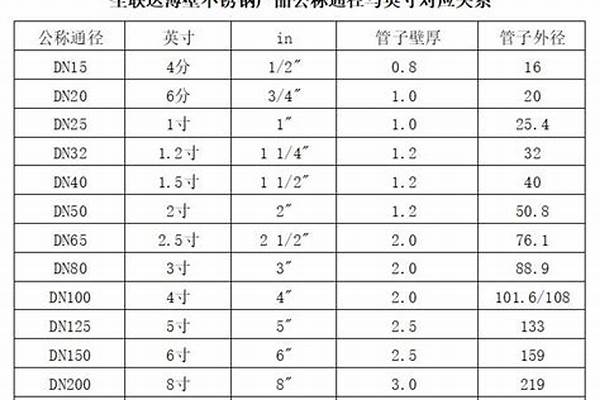

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

百度百科—公稱直徑

什么是內徑和外徑？

De是指外直徑，DN是指公稱直徑，dn是公稱外徑。

公稱直徑(nominal diameter)。DE在工程上用表示塑料管的直徑。

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63，其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

為了使管子、管件連接尺寸統一，采用DN表示其公稱直徑（也稱公稱口徑、公稱通徑)。

擴展資料

公稱直徑用字母“DN”后面緊跟一個數字標志來表示，作為標志符號，符號后面注明單位為毫米的尺寸。公稱直徑是鑄鐵管、有縫鋼管、混凝土管等管子的標稱，但無縫鋼管不用此表示法。 例如DN50，即公稱直徑為50mm的管子。

公稱通徑是管路系統中所有管路附件用數字表示的尺寸，公稱通徑是供參考用的一個方便的圓整數，與加工尺寸僅呈不嚴格的關系。公稱通徑用字母“DN”后面緊跟一個數字標志。

百度百科-公稱直徑

百度百科-de

外徑是什么意思？

圓形的物體內圓的直徑稱為內徑，一般來說直接由千分尺或游標卡尺測得，符號為φ。外徑為外部直徑，符號為Φ。

圓形的物體外圓的直徑稱為外徑，一般來說直接游標卡尺測得，符號Φ。工程上，外徑一般來說是質量問題的一個重要指標，對其測量是一個非常重要的過程。

擴展資料：

從實際使用性能上和含義上講，內徑只包括圓形的物體內圓的內徑。而直徑包括了圓形立體的、平面的空間的所以內徑和外徑。直徑包括所有內徑和外徑，內徑僅包括內徑，兩者不能等于看待和等同解釋。

但從工程測量距離的標注上，只要直徑的位點相同，則可以等于和等同看待。

內徑尺直接測量誤差包括受力變形誤差、溫度誤差和一般測量所具有的示值誤差，讀數瞄準誤差、接觸誤差和測長機的對零誤差。影響內徑尺測量誤差，主要為受力變形誤差、溫度誤差。

外徑釋義：斷面為圓環狀的工件外緣的直徑。

工程上，外徑一般來說是質量問題的一個重要指標，對其測量是一個非常重要的過程。

傳統的測量多數為接觸法，有卡尺、游標卡尺、螺旋測微儀、電阻法、稱重法。也有采用光學的，如光學顯微鏡法、干涉法、掃描法、投影放、比較法等。

擴展資料：

直接測量誤差包括受力變形誤差、溫度誤差和一般測量所具有的示值誤差，讀數瞄準誤差、接觸誤差和測長機的對零誤差。影響外徑尺測量誤差，主要為受力變形誤差、溫度誤差。

內徑千分尺測量時支承位置要正確。接長后的大尺寸內徑尺重力變形，涉以以及到直線度、平行度、垂直度等形位誤差。其剛度的大小，具體可反映在“自然撓度”上。

理論和實驗結果表明由工件截面形狀所決定的剛度對支承后的重力變形影響很大。如不同截面形狀的內徑尺其長度L雖相同，當支承在（2/9）L處時,都能使內徑尺的實測值誤差符合要求。但支承點稍有不同，其直線度變化值就較大。

百度百科——外徑

好了，關于“鋼管的外徑指的是什么”的話題就到這里了。希望大家通過我的對“鋼管的外徑指的是什么”有更全面、深入的認識，并且能夠在今后的實踐中更好地運用所學知識。
