鋼管直徑與壁厚計算公式_鋼管直徑與壁厚計算公式表

好久不見了，今天我想和大家探究一下關于“鋼管直徑與壁厚計算公式”的話題。你對這個領域還不太了解，這篇文章就是為你準備的，讓一看看吧。

文章目錄列表:

1.無縫鋼管的壁厚的計算公式
2.鋼管規格的表示
3.管道壁厚如何計算？

無縫鋼管的壁厚的計算公式

無縫鋼管管子壁厚計算公式 鋼、合金鋼無縫鋼管和焊接鋼管在受內壓時，共壁厚按下式計算：

PD

δ = ────── + C

200[σ]φ+P

(2-1)

式中d——管璧厚度(毫米)；

P——管內介質工怍壓力(公斤/厘米2)；在壓力不高時，式中分母的P值可取p=0，以簡化計算；

D——管子外徑(毫米)；

φ——焊縫系數，無縫鋼管φ=1，直縫焊接鋼管φ=0.8，螺旋縫焊接鋼管φ=0.6；

[σ]——管材的許用應力(公斤/毫米2)，管材在各種溫度下的許用應力值詳見表2-5；

C——管子壁厚附加量(毫米)。

管子壁厚附加量按下式確定：

C = C1 + C2 + C3

(2-2)

式中 C1——管子壁厚負偏差附加量(毫術)。

無縫鋼管(YB231-70)和石油裂化用鋼管(YB237-70)壁厚負偏差見表2-1。

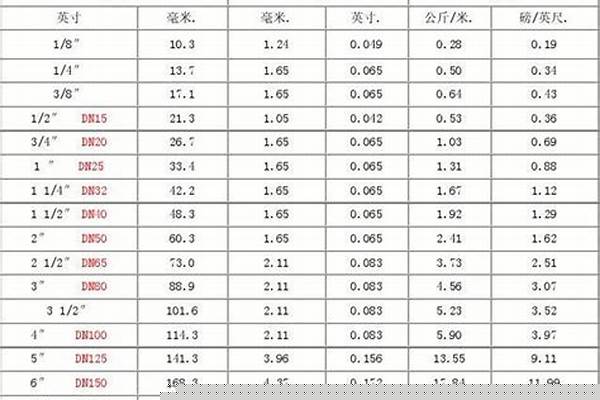

鋼管規格的表示

鋼管規格表示是外徑乘以壁厚。 管子的直徑可分為外徑(De)、內徑(D)、公稱直徑(DN)。 DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。注意：這既不是外徑也不是內徑。

依據《給水排水制圖標準》（gb/t50106-2001）第2.4節管徑中有關規定：

1、水煤氣輸送鋼管（鍍鋅和非鍍鋅）、鑄鐵管等管材，管徑標注為dn（mm）；

2、無縫鋼管、焊接鋼管（直縫或螺旋縫）、銅管、不銹鋼管等管材，管徑標注為外徑d壁厚；

3、鋼筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管等管材，管徑標注為d；

4、塑料管材，管徑宜按產品標準的標注；當設計用dn標注管徑時，應有dn與相應產品規格對照表。塑料管管徑按產品標準的標注一般以外徑表示，如upuc管標注為de，HDPE管標注為de。

擴展資料：

鋼管的分類：

1、按生產

鋼管按生產可分為兩大類：無縫鋼管和有縫鋼管,有縫鋼管簡稱為直縫鋼管。①無縫鋼管按生產可分為：熱軋無縫管、冷拔管、精密鋼管、熱擴管、冷旋壓管和擠壓管等。無縫鋼管用優質碳素鋼或合金鋼制成，有熱軋、冷軋（拔）之分。

②焊接鋼管因其焊接工藝不同而分為爐焊管、電焊（電阻焊）管和自動電弧焊管，因其焊接形式的不同分為直縫焊管和螺旋焊管兩種，因其端部形狀又分為圓形焊管和異型（方、扁等）焊管。

焊接鋼管是由卷成管形的鋼板以對縫或螺旋縫焊接而成，在制造上，又分為低壓流體輸送用焊接鋼管、螺旋縫電焊鋼管、直接卷焊鋼管、電焊管等。無縫鋼管可用于各種行業的液體氣壓管道和氣體管道等。焊接管道可用于輸水管道、煤氣管道、暖氣管道、電器管道等。

2、按材質

鋼管按制管材質（即鋼種）可分為：碳素管和合金管、不銹鋼管等。碳素管又可分為普通碳素鋼管和優質碳素結構管。合金管又可分為：低合金管、合金結構管、高合金管、高強度管。軸承管、耐熱耐酸不銹管、精密合金（如可伐合金）管以以以及高溫合金管等。

3、按連接方式分類

鋼管按管端聯接方式可分為：光管（管端不帶螺紋）和車絲管（管端帶有螺紋）。車絲管又分為：普通車絲管和管端加厚車絲管。加厚車絲管還可分為：外加厚（帶外螺紋）、內加厚（帶內螺紋）和內外加厚（帶內外螺紋）等地車絲管。車絲管若按螺紋型式也可分為：普通圓柱或圓錐螺紋和特殊螺紋等地車絲管。用戶需要，車絲管一般均配有管接頭交貨。

4、按鍍涂特征

鋼管按表面鍍涂特征可分為：黑管（不鍍涂）和鍍涂層管。鍍層管有鍍鋅管、鍍鋁管、鍍鉻管、滲鋁管以以以及其他合金層得鋼管。涂層管有外涂層管、內涂層管、內外涂層管。一般來說采用的涂料有塑料、環氧樹脂、煤焦油環氧樹脂以以以及各種玻璃型的防腐涂層料。鍍鋅管又分為KBG管，JDG管，螺紋管等

5、按用途

①管道用管。如：水、煤氣管、蒸汽管道用無縫管、石油輸送管、石油天然氣干線用管。農業灌溉用水龍頭帶管和噴灌用管等。

②熱工設備用管。如一般鍋爐用的沸水管、過熱蒸汽管，機車鍋爐用的過熱管、大煙管、小煙管、拱磚管以以以及高溫高壓鍋爐管等。

③機械工業用管。如航空結構管（圓管、橢圓管、平橢圓管），汽車半軸管、車軸管、汽車拖拉機結構管、拖拉機的油冷卻器用管、農機用方形管與矩形管、變壓器用管以以以及軸承用管等。

④石油地質鉆探用管。如：石油鉆探管、石油鉆桿（方鉆桿與六角鉆桿）、鉆挺、石油油管、石油套管以以及各種管接頭、地質鉆探管（巖心管、套管、主動鉆桿、鉆挺、按箍以以及銷接頭等）。

⑤化學工業用管。如：石油裂化管，化工設備熱交換器以以及管道用管、不銹耐酸管、化肥用高壓管以以以及輸送化工介質用管等。

⑥其他各部門用管。如：容器用管（高壓氣瓶用管與一般容器管），儀表儀器用管、手表殼用管、注射針頭以以及其醫療器械用管等。

6、按斷面形狀

鋼管產品的鋼種與品種規格極為繁多，其性能要求也是各種各樣的。所有這些應隨著用戶要求或工作環境的變化而加以區分。鋼管產品按斷面形狀、生產、制管材質、聯接方式、鍍涂特征與用途等進行分類。鋼管按橫斷面形狀可分為：圓鋼管和異形鋼管。

異形鋼管是指各種非圓環形斷面的鋼管。其中主要有：方形管、矩形管、橢圓管、平橢管、半圓管、六角形管、六角內圓管、不等邊六角形管、等邊三角形管、五角梅花管、八角形管，凸字形管、雙凸形管。雙凹形管、多凹形管、瓜子形管、扁形管、菱形管、星形管、平行四邊形管、帶肋管、滴狀管、內翅片管、扭異管、B型管、D型管以以以及多層管等。

鋼管按縱斷面形狀又分為：等斷面鋼管和變斷面鋼管。變斷面（或變截面）鋼管是指沿管長方向上的斷面形狀、內外直徑以以及壁厚等發生周期性或非周期性變化的鋼管。其主要有：外錐形管、內錐形管、外階梯管、內階梯管、周期斷面管、波紋管、螺旋管、帶散熱片的鋼管以以以及帶復線的槍管等。

鋼管 ? 百度百科

管道壁厚如何計算？

鋼管規格表示是外徑乘以壁厚。

管子的直徑可分為外徑(De)、內徑(D)、公稱直徑(DN)。 DN是指管道的公稱直徑，是外徑與內徑的平均值。DN的值=De的值-0.5*管壁厚度。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63。

其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。

擴展資料

具有空心截面，其長度遠大于直徑或周長的鋼材。按截面形狀分為圓形、方形、矩形和異形鋼管。按材質分為碳素結構鋼鋼管、低合金結構鋼鋼管、合金鋼鋼管和復合鋼管，按用途分為輸送管道用、工程結構用、熱工設備用、石油化工工業用、機械制造用、地質鉆探用、高壓設備用鋼管等。

按生產工藝分為無縫鋼管和焊接鋼管，其中無縫鋼管又分熱軋和冷軋(拔)兩種，焊接鋼管又分直縫焊接鋼管和螺旋縫焊接鋼管。

鋼管尺寸分類：

A、公稱尺寸：是標準中規定的名義尺寸，是用戶和生產企業希望得到的理想尺寸，也是合同中注明的訂貨尺寸。

B、實際尺寸：是生產過程中所得到的實際尺寸，該尺寸往往大于或小于公稱尺寸。這種大于或小于公稱尺寸的現象稱為偏差。

C、米重：每米重量=0.02466*壁厚*（外徑-壁厚）。

百度百科-鋼管

管厚 T = k PD/[2S]

式中：P——管內水壓強，MPa；D——管內徑，mm；S——管材的允許抗拉強度，MPa；k——安全系數，1.1~1.3。由公式知，管內水壓強越大，管內徑越大，管壁就得越厚。

補充說明：公式中T是表示管壁厚度，以mm為單位。本公式在有些《流體力學》或《水力學》中有推導，是取單位長度的管段（連同管內的水體），并沿軸線剖開，取其一半進行受力分析，管內壁所受的水壓力（PD）與管壁兩邊剖面的拉力（2TS）平衡，就可得到： PD=2TS 由此得管壁厚度 T = PD/[2S]?？紤]的安全度，得 T = k PD/[2S]。 公式看似與外徑無關，但 D+2T 就是外徑。

原來我打的公式有誤，安全系數 k 應在分子上。
