接下來，我將通過一些實際案例和個人觀點來回答大家大口徑鋼管規格型號對照表的問題?，F(xiàn)在，讓開始探究一下大口徑鋼管規格型號對照表的話題。

文章目錄列表:

1.鍍鋅鋼管型號規格
2.大口徑鋼管的規格
3.無縫鋼管公稱直徑與外徑對照表？

鍍鋅鋼管型號規格

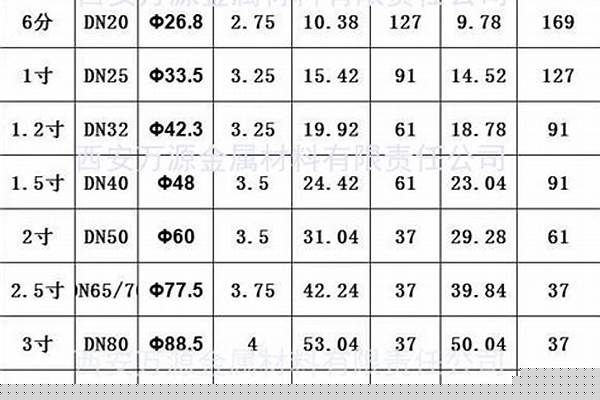

鍍鋅管型號規格主要為：

DN15型號外徑為21.3mm，簡稱4分管。

DN20型號外徑為26.8mm，簡稱6分管。

DN25型號外徑為33.5mm，簡稱1寸。

DN32型號外徑42.25mm，簡稱1寸2。

DN40型號外徑為48mm，簡稱1寸半。

DN50型號外徑為60mm，簡稱2寸。

DN65/70型號外徑為75.5mm，簡稱2寸半。

DN80型號外徑為88.5mm，簡稱3寸。

DN100型號外徑為114mm，簡稱4寸。

DN125型號外徑為140mm，簡稱5寸。

DN150型號外徑為165mm，簡稱6寸。

DN200型號外徑為219mm，簡稱8寸。

熱鍍鋅鋼管的應用：

熱鍍鋅鋼管經常使用于建筑、機械、煤礦、化工、動鐵道車輛、汽車工業、公路、橋梁、集裝箱、設施、農業機械、石油機械、探礦機械等制造工業。

鍍鋅鋼管分為冷鍍鋅管、熱鍍鋅管，最初鍍鋅鋼管作為水管使用，幾年后管內就產生了大量銹垢，流出黃水不僅污染潔具，且夾雜著不光滑內壁滋生的細菌，銹蝕造成水中重金屬含過高，嚴重危害人體健康。

于是在六七十年代，發達國家開始研發新型管材，并陸續禁用鍍鋅鋼管。我國也發文明確從2000年起禁用鍍鋅鋼管，目前大多新建小區已很少使用鍍鋅鋼管了，但也有些小區還在使用鍍鋅鋼管。

大口徑鋼管的規格

DN15 型號外徑為21.3mm

DN20 型號外徑為26.9mm

DN25 型號外徑為33.7mm

DN32 型號外徑42.mm

DN40 型號外徑為 48.3mm

DN50 型號外徑為60 mm

DN65 型號外徑為76.1mm

DN80 型號外徑為 88.9mm

DN100 型號外徑為114.3mm

DN125 型號外徑為140mm

DN150 型號外徑為168.3mm

DN200 型號外徑為219.1mm。

擴展資料：

鍍鋅鋼管分為冷鍍鋅鋼管、熱鍍鋅鋼管，冷鍍鋅鋼管已被禁用，后者還被國家提倡暫時能使用。六七十年代，國際上發達國家開始開發新型管材，并陸續禁用鍍鋅管。建設部等四部委也發文明確從2000年起禁用鍍鋅管作為供水管，新建小區的冷水管已經很少使用鍍鋅管了，有些小區的熱水管使用的是鍍鋅管。熱鍍鋅鋼管在消防、電力和高速公路上有廣泛的應用。

百度百科—鍍鋅鋼管

無縫鋼管公稱直徑與外徑對照表？

規格 數量 規格 數量 規格 數量 規格 數量 規格 數量 規格 數量 406*16 12 457*32 20 508*80 20 530*22 10 660*80 20 820*55 56 406*17 14 457*35 25 508*90 20 530*25 20 660*90 20 820*60 52 406*18 14 457*40 20 508*100 20 530*28 15 660*100 20 820*70 54 406*19 14 457*45 25 530*16 30 610*30 20 660*150 20 820*80 50 406*20 14 457*50 15 530*17 20 610*32 10 710*20 30 820*90 65 406*22 14 457*55 20 530*18 20 610*35 10 710*22 15 820*100 62 406*25 18 457*60 20 530*19 20 610*40 10 710*25 20 820*150 61 406*28 20 457*65 15 530*20 30 610*45 10 710*28 15 820*200 63 406*30 25 457*70 20 530*22 20 610*50 20 710*30 20 864*40 75 406*32 25 457*80 20 530*25 30 610*55 15 710*32 15 864*55 78 406*35 25 457*90 25 530*28 30 610*60 15 710*35 15 864*60 79 406*40 25 457*100 20 530*30 20 610*65 10 710*40 20 864*70 81 406*45 50 480*16 50 530*32 30 610*70 60 710*45 20 864*80 89 406*50 28 480*17 15 530*35 20 610*80 10 710*50 20 864*90 85 406*55 25 480*18 15 530*40 20 610*90 10 710*55 15 864*100 25 406*60 20 480*19 30 530*45 20 610*100 15 710*60 25 864*150 36 406*65 25 480*20 20 530*50 20 610*150 15 710*65 30 864*200 23 406*70 20 480*22 20 530*55 25 630*18 15 710*70 60 900*60 68 406*80 25 480*25 20 530*60 25 630*19 15 710*80 30 900*70 23 406*90 20 480*28 20 530*65 60 630*20 10 710*90 30 900*80 35 426*16 25 480*30 25 530*70 30 630*22 25 710*100 54 900*90 39 426*17 25 480*32 15 530*80 60 630*25 15 710*150 50 900*100 69 426*18 20 480*35 15 530*90 30 630*28 15 720*25 65 900*150 80 426*19 15 480*40 20 530*100 60 630*30 15 720*28 62 900*200 59 426*20 25 480*50 20 559*16 30 630*32 15 720*30 61 950*60 69 426*22 20 480*55 20 559*17 30 630*35 15 720*32 63 950*70 56 426*25 25 480*60 15 559*18 30 630*40 15 720*35 75 950*80 88 426*28 30 480*65 25 559*19 20 630*50 25 720*40 78 950*90 42 426*30 25 480*70 15 559*20 20 630*55 20 720*50 79 950*100 40 426*32 20 480*80 15 559*22 20 630*60 15 720*55 81 950*150 50 426*35 28 480*90 20 559*25 20 630*65 15 720*60 89 950*200 51 426*40 28 480*100 20 559*28 20 630*70 15 720*65 85 1000*80 52 426*45 20 508*16 20 559*30 20 630*80 15 720*70 69 1000*90 63 426*50 30 508*17 15 559*32 15 630*90 20 720*80 56 1000*100 89 426*55 28 508*18 25 559*35 15 630*100 20 720*90 25 1000*150 85 426*60 29 508*19 20 559*40 15 630*150 20 720*100 56 1000*200 69 426*70 15 508*20 15 559*50 15 660*20 20 720*150 52 1050*80 63 426*80 15 508*22 15 559*55 15 660*22 50 812.8*40 54 1050*90 72 426*90 30 508*25 15 559*60 15 660*25 35 812.8*45 50 1050*100 75 426*100 28 508*28 20 559*65 15 660*28 35 812.8*50 65 1050*150 78 457*16 30 508*30 10 559*70 20 660*30 40 812.8*55 62 1050*200 65 457*17 10 508*32 10 559*80 20 660*32 40 812.8*60 61 1100*80 85 457*18 15 508*35 25 559*90 20 660*35 20 812.8*70 63 1100*90 58 457*19 10 508*40 25 559*100 20 660*40 20 812.8*80 75 1100*100 65 457*20 20 508*50 20 610*16 30 660*50 20 812.8*90 78 1100*150 78 457*22 15 508*55 30 610*17 15 660*55 20 812.8*100 79 1100*200 89 457*25 25 508*60 30 610*18 20 660*60 25 812.8*150 81 1200*80 96 457*28 30 508*65 20 610*19 15 660*65 15 812.8*200 89 1200*90 82 457*30 15 508*70 50 610*20 20 660*70 30 820*50 85 1200*200 56

其實在工程領域并沒有一個完全的管道公稱直徑與外徑的對照，外徑與公稱直徑的換算基本要靠經驗。

大致是公稱直徑大約等于內徑（外徑減兩個壁厚）但也不完全相等，大致差不多，取整就行。

φ108*7的外徑108，它的公稱直徑是100；再φ32*4.5，外徑32，公稱直徑應該是25。以此類推，就能得到外徑與公稱直徑的對應關系了。

具體對照表如下：

規格：DN-公稱直徑 ?Ф－外徑

1、大外徑系列

DN15-ф22mm，

DN20-ф27mm

DN25-ф34mm，

DN32-ф42mm

DN40-ф48mm，

DN50-ф60mm

DN65-ф76(73)mm，

DN80-ф89mm

DN100-ф114mm，

DN125-ф140mm

DN150-ф168mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф324mm

DN350-ф360mm，

DN400-ф406mm

DN450-ф457mm，

DN500-ф508mm

DN600-ф610mm，

2、小外徑系列

DN15-ф18mm，

DN20-ф25mm

DN25-ф32mm，

DN32-ф38mm

DN40-ф45mm，

DN50-ф57mm

DN65-ф73mm，

DN80-ф89mm

DN100-ф108mm，

DN125-ф133mm

DN150-ф159mm，

DN200-ф219mm

DN250-ф273mm，

DN300-ф325mm

DN350-ф377mm，

DN400-ф426mm

DN450-ф480mm，

DN500-ф530mm

DN600-ф630mm

擴展資料：

管子的直徑可分為外徑、內徑、公稱直徑。

管材為無縫鋼管的管子的外徑用字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM，用D108*5表示，塑料管也用外徑表示，如De63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用DN表示。

在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也叫公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等。

例如：公稱直徑為100MM的無縫鋼管有102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108-5-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱。

在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號DN表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

百度百科—公稱直徑

好了，今天關于“大口徑鋼管規格型號對照表”的話題就到這里了。希望大家通過我的對“大口徑鋼管規格型號對照表”有更全面、深入的認識，并且能夠在今后的學習中更好地運用所學知識。
