108鋼管直徑多少_108鋼管尺寸

很高興有機會和大家一起談?wù)?08鋼管直徑多少的話題。這個問題包含了一些常見和深入的問題，我將詳細回答每一個問題，并分享我的見解和觀點。

文章目錄列表:

1.無縫鋼管公稱直徑與外徑對照表？
2.管徑尺寸對照表
3.鍍鋅管的尺寸？
4.4寸管直徑是多少厘米4寸管直徑是多大呢

無縫鋼管公稱直徑與外徑對照表？

給你找了，然后過來的，你看看吧，希望對你有用。

補充：：：：600的都是焊接管道，公稱直徑和外徑?jīng)]有對應關系！

壓力管道標準規格

dn-公稱直徑

ф－外徑大外徑系列dn15-ф22mm，dn20-ф27mm

dn25-ф34mm，dn32-ф42mm

dn40-ф48mm，dn50-ф60mm

dn65-ф76(73)mm，dn80-ф89mm

dn100-ф114mm，dn125-ф140mm

dn150-ф168mm，dn200-ф219mm

dn250-ф273mm，dn300-ф324mm

dn350-ф360mm，dn400-ф406mm

dn450-ф457mm，dn500-ф508mm

dn600-ф610mm，

小外徑系列

dn15-ф18mm，dn20-ф25mm

dn25-ф32mm，dn32-ф38mm

dn40-ф45mm，dn50-ф57mm

dn65-ф73mm，dn80-ф89mm

dn100-ф108mm，dn125-ф133mm

dn150-ф159mm，dn200-ф219mm

dn250-ф273mm，dn300-ф325mm

dn350-ф377mm，dn400-ф426mm

dn450-ф480mm，dn500-ф530mm

dn600-ф630mm，

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用字母d來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5mm，用d108*5表示，塑料管也用外徑表示，如de63,其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管等采用dn表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100mm的無縫鋼管郵102*5、108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108*5-5）＝98mm，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近于內徑，但是又不等于內徑的一種管子直徑的規格名稱，在設計圖紙中所以要用公稱直徑，目的是為了公稱直徑可以確定管子、管件、閥門、法蘭、墊片等結構尺寸與連接尺寸，公稱直徑采用符號dn表示，在設計圖紙中采用外徑表示，也應該作出管道規格對照表，表明某種管道的公稱直徑，壁厚。

管徑尺寸對照表

φ108×4無縫鋼管，φ指直徑的意思 108指直徑108毫米的意思，4指鋼管壁厚4毫米的意思。

這種鋼管的米重=10.254公斤

計算如下：

0.00785×0.25×3.14×（108?-100?）=10.254（公斤/米）

擴展資料：

具有空心截面，其長度遠大于直徑或周長的鋼材。

按截面形狀分為圓形、方形、矩形和異形鋼管；

按材質分為碳素結構鋼鋼管、低合金結構鋼鋼管、合金鋼鋼管和復合鋼管；

按用途分為輸送管道用、工程結構用、熱工設備用、石油化工工業用、機械制造用、地質鉆探用、高壓設備用鋼管等；

按生產工藝分為無縫鋼管和焊接鋼管，其中無縫鋼管又分熱軋和冷軋(拔)兩種，焊接鋼管又分直縫焊接鋼管和螺旋縫焊接鋼管。

鋼管不僅用于輸送流體和粉狀固體、交換熱能、制造機械零件和容器，它還是一種經濟鋼材。用鋼管制造建筑結構網架、支柱和機械支架，可以減

輕重量，節省金屬20～40%，而且可實現工廠化機械化施工。

用鋼管制造公路橋梁不但可節省鋼材、簡化施工，而且可大大減少涂保護層的面積，節約投資和維護費用。

鋼管按生產可分為兩大類：無縫鋼管和有縫鋼管，有縫鋼管簡稱為直縫鋼管。

1、無縫鋼管按生產可分為：熱軋無縫管、冷拔管、精密鋼管、熱擴管、冷旋壓管和擠壓管等。

無縫鋼管用優質碳素鋼或合金鋼制成，有熱軋、冷軋（拔）之分。

2、焊接鋼管因其焊接工藝不同而分為爐焊管、電焊（電阻焊）管和自動電弧焊管，因其焊接形式的不同分為直縫焊管和螺旋焊管兩種，因其端部形狀又分為圓形焊管和異型（方、扁等）焊管。

焊接鋼管是由卷成管形的鋼板以對縫或螺旋縫焊接而成，在制造上，又分為低壓流體輸送用焊接鋼管、螺旋縫電焊鋼管、直接卷焊鋼管、電焊管等。無縫鋼管可用于各種行業的液體氣壓管道和氣體管道等。焊接管道可用于輸水管道、煤氣管道、暖氣管道、電器管道等。

百度百科-鋼管

鍍鋅管的尺寸？

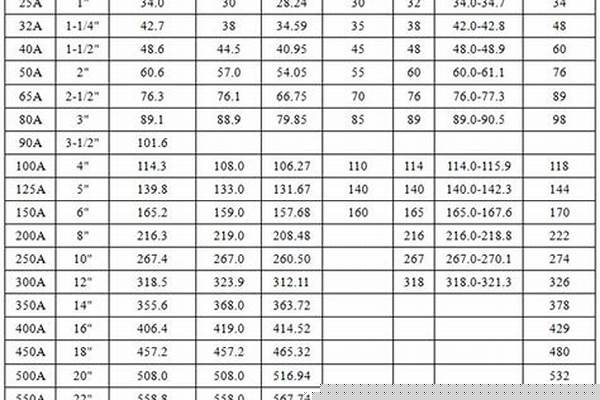

管徑尺寸對照表如下圖：

表中DN的值=De的值-0.5*管壁厚度。注意：這既不是外徑也不是內徑。

表中Φ表示普通圓的直徑；也可表示管材的外徑，但此時應在其后乘以壁厚。如：Φ25×3，表示外徑25mm，壁厚為3mm 的管材。對無縫鋼管或有色金屬管道，應標注“外徑×壁厚”。例如ф108×4，ф可省略。、ISO 和日本部分鋼管標準采用壁厚尺寸表示鋼管壁厚系列。對這類鋼管規格的表示為管外徑×壁厚。例如ф60.5×3.8。

擴展資料：

常用金屬材料為混凝土以以及其他預制或是現場澆筑的材料，管壁較厚，此時就不能取外徑和內徑的平均作為管徑值，此種情況，需要注明內徑外徑，不能模糊稱為管徑。

水、煤氣輸送鋼管（鍍鋅或非鍍鋅）、鑄鐵管和塑料管等管材，應標注公稱直徑“DN”（如 DN15、DN50）；在涉以以及壁厚的情況下也可以使用De來標注。

百度百科-管徑

4寸管直徑是多少厘米4寸管直徑是多大呢

鍍鋅管基本知識?

管子的直徑可分為外徑、內徑、公稱直徑。管材為無縫鋼管的管子的外徑用 ?

字母D來表示，其后附加外直徑的尺寸和壁厚，例如外徑為108的無縫鋼管，壁厚為5MM， ?用D108*5表示，塑料管也用外徑表示，如De63，其他如鋼筋混凝土管、鑄鐵管、鍍鋅鋼管 ?等采用DN表示，在設計圖紙中一般采用公稱直徑來表示，公稱直徑是為了設計制造和維 ?修的方便人為地規定的一種標準，也較公稱通徑，是管子（或者管件）的規格名稱。

管子的公稱直徑和其內徑、外徑都不相等，例如：公稱直徑為100MM的無縫鋼管郵102*5、 ?108*5等好幾種，108為管子的外徑，5表示管子的壁厚，該鋼管的內徑為（108*5 ?-5）＝98MM，但是它不完全等于鋼管外徑減兩倍壁厚之差，也可以說，公稱直徑是接近 ?于內徑。

1、4寸鋼管外徑是108mm，是經過合理的計算得來的，結合鋼管對應的標準可以快速算出外徑結果。1英寸=25.4毫米，4英寸=101.6毫米，鋼管的規格一般采用公稱尺寸。

2、4英寸鋼管對應的公稱直徑尺寸為DN100，即指管壁中心的直徑尺寸為100mm，標準壁厚為4mm，所以外徑為108mm。鋼管產品的鋼種與品種規格極為繁多，其性能要求也是各種各樣的。所有這些應隨著用戶要求或工作環境的變化而加以區分。鋼管產品按斷面形狀、生產、制管材質、聯接方式、鍍涂特征與用途等進行分類。

好了，關于“108鋼管直徑多少”的話題就講到這里了。希望大家能夠?qū)Α?08鋼管直徑多少”有更深入的了解，并且從我的回答中得到一些啟示。
